商品の詳細:
|
| 材料: | 金属 | モード タイプ: | 単一モード/多モード |
|---|---|---|---|
| コネクターのタイプ: | 3.0mm | 挿入損失: | <0> |
| 証明書: | セリウム、ISO、RoHS | リターン・ロス: | PC≥40 UPC≥50 APC≥60 dB |
| ハイライト: | 40db繊維光学のコネクター,2.0mmの繊維光学のコネクター,40dbマルチモード・ファイバlcのコネクター |
||

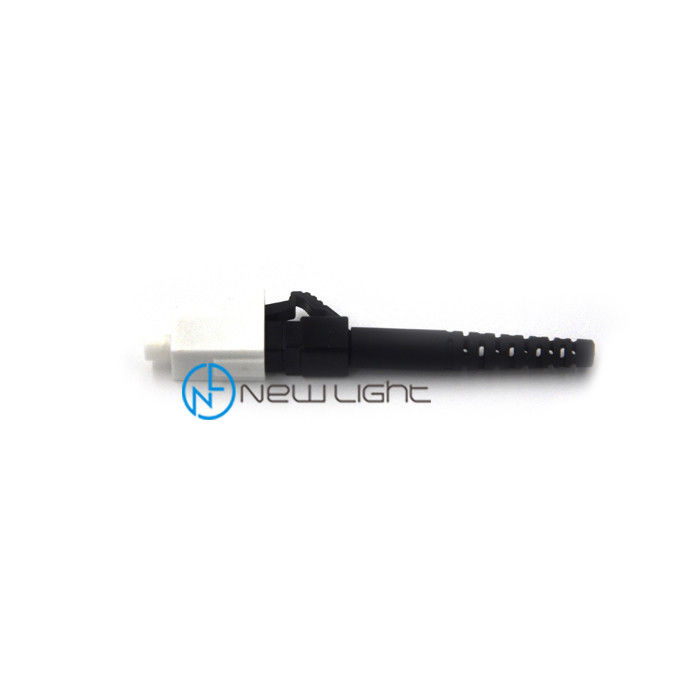

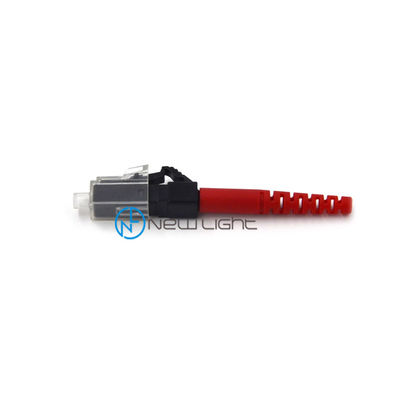

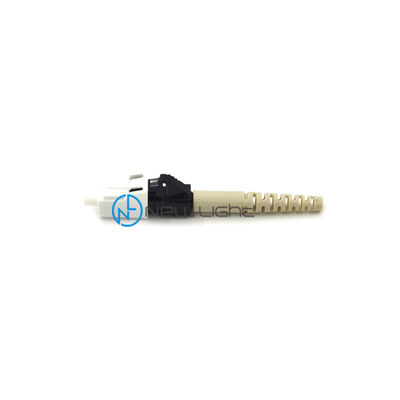

多モードLC SX 0.9mm 2.0mm 3.0mm直角の繊維光学のコネクター
繊維光学のパッチ・コードは繊維光学ネットワークのほとんどの一般的な部品の1つである。繊維光学
パッチ・コードは時々また繊維光学のジャンパーか繊維光学パッチ ケーブル呼ばれる。一般にそこに
2つのタイプの繊維光学のパッチ・コードはある:視覚単一モードの繊維光学のパッチ・コードおよびマルチモード・ファイバ
パッチ・コード。ここに単語モードは繊維光学の繊維光学ライトの送信モードを意味する
ケーブルの中心。通常単一モードの繊維光学のパッチ・コードは9/125のグラス ファイバーと、救命ジャケツである
色は50/125か62.5/125のグラス ファイバーと、多モード繊維光学のパッチ・コード、オレンジ色である。
LCはルーセントのコネクター、LC繊維のパッチ・コードのコネクターの略式である押しおよび掛け金の構造である、
プラスチック収容および正確な1.25mm陶磁器のフェルールを使って。LCのタイプは普及した一種の小さい形態繊維である
視覚のパッチ・コード スペースを減らすおよびそれは取付けのために密に広く利用されている。
光ファイバーの視覚lcのコネクターは光ファイバーのコネクターを一直線に並べるように設計されている機械装置である。それは結合の袖を、それ合わせる2つのフェルールを含んでいる。
繊維光学のアダプターはプラスチック ハウジングでフランジ タイプするである;単一モードのアダプターは陶磁器の袖とマルチモード・ファイバのアダプターが青銅色の袖とある間、ある。
APCのコネクターは表面を終えるために加えられる15°角度光沢が5°に原因でbackreflectionを最小にするタイプの繊維のコネクターである。次の映像で説明されるのように。
角度磨かれたコネクターは他の角度磨かれたコネクターにしか合うべきではない。非角度の磨かれたコネクターへ合うにより非常に高い挿入損失を引き起こす。一般に角度磨かれたコネクターに良質のまっすぐな物理的接触より高い挿入損失が物ある。
「接続されたとき超」質の斜めのコネクターに対等な背部反射を達成する、繊維の出力端が切られる時でさえ斜めの関係は低い背部反射を維持する。
斜め磨かれた関係は緑のストレイン・レリーフのブーツの使用、か緑のコネクター ボディによって明らかに区別される。部品は名前へ「/APC」を加えることによって普通識別される。
例えば、斜めFCのコネクターは斜めLCのコネクターLC/APC、等と示されるかもしれないFC/APCと示されるかもしれない。
分野の合わせたAPCのコネクターのためのリターン・ロスの価値は普通-65 dBより大きい。UPCの関係のために、それは普通-55 dBである。
コネクターがAPCのコネクターのためのFTTPの配分フレーム リターン・ロスのunmatedそのような同様に未使用の港のとき-65 dBまたはより大きい、14 dBの近隣にあるUPCのコネクターと比較されてある。
特徴:
►IEC 61754-20およびTIA 604-2に従う
►低い挿入損失および背部反射
►容易な終了のための定形ハウジングをBayonet
►めっきされた真鍮ボディにニッケルを被せなさい
►上限のPCの終わりを用いるジルコニアの陶磁器のフェルール
►RoHSの迎合的な範囲SvHC
適用:
►ローカルエリア・ネットワーク
►データ処理 ネットワーク
►配分の適用
►前提配分
►テストおよび実験室のequipmen
使い易さ
| コネクターのタイプ | 単一モード/多重モード |
| 色 | 青/緑 |
| ケーブル | 0.9/2.0/3.0 |
特徴:
---低い挿入損失および背部反射損失
---前半球形フェルールの端の表面
---精密回転拘束キー
---めっきされた真鍮ボディにニッケルを被せなさい
---Telcordia様式のブーツ
---Free-floating陶磁器のフェルール
変数
| 製品名 | 屋内配分のパッチ・コードのためのOEM/ODM 3.0mmの繊維光学STのコネクター |
| モード タイプ | 単一モード/多モード |
| ケーブルの直径 | 0.9 /2.0 / 3.0 mm |
| 挿入損失 | ≤ 0.3dB （低い挿入損失は≤ 0.35dBはである場合もある） |
| リターン・ロス | ≥60 dB |
| 波長 | 1310/1550 |
| フェルール材料 | 陶磁器 |
| operaterの温度 | -40~ +85℃ |
| OEM/ODM | 受諾可能 |
| 保証 | 配達の後の3年 |
| 受渡し時間 | 2-15仕事日（あなたの量に従って） |
参照のためのより多くのコネクター
| コネクターのタイプ | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
| モード タイプ | 単一モードまたは多重モード |
| ケーブル タイプ | 0.9 / 2.0/3.0 mm |
命令する方法
1. コネクターのタイプ:SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2.モード タイプ:単一モード（UPCおよびAPC）/多モード（PC）
3.ケーブルの直径:0.9/2.0/3.0 mm （カスタマイズした他の直径をできなさい）
4.コーティング材料:ポリ塩化ビニール/LSZH
5.繊維の計算:二重/4つの中心/6core/8つの中心/12の簡単な/中心/24core/48中心/96中心等
6.ケーブル タイプ:G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7.パッチ・コードの長さ:あなたの条件に従って
8.MPO/MTPコネクターは私達にどの方法（Aのタイプ/Bのタイプ/Cのタイプ）、男性または女性、繊維の計算（4/8/12/16/24/32の繊維）か知らせるべきである
