データセンター向け MPO/MTP ケーブルおよびスライドアウト引き出しエンクロージャー付き 48 ポート光ファイバーパッチパネル

ブランド名:	New light
モデル番号:	12/ 24の/48の中心のptachのパネル
Moq:	1~10000
価格:	10~100
パッケージの詳細:	opp bag+carton 箱
支払条件:	T/T、Western Union、MoneyGram、PayPal

起源の場所:

ROHS ;ISO9001

Aplication:

データセンター、終端済み設備

フロントパネル:

LC、SC、ST、FC、E2000

24 ファイバーラックマウント MPO/MTP 光ファイバーパッチパネル

12/24/48/72/96ファイバー

保管温度:

-45°C〜+60°C

製品タイプ:

スプライスの皿とのスライドの引出しのエンクロージャ

1.75インチ高さ x 17.0インチ幅 x 14.0インチ奥行き、485mmx294mmx44mm

アダプタータイプ:

供給の能力:

1日あたりの10000

ハイライト:

繊維光学の部品および付属品

光ファイバアクセサリ

製品説明

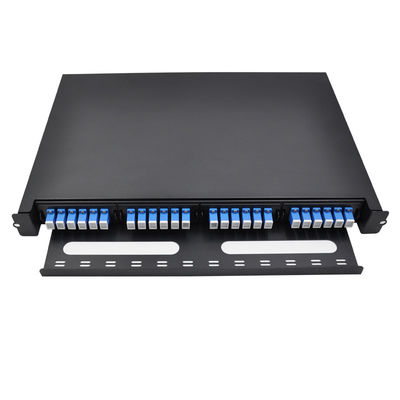

MPO/MTPケーブルとアダプター付きの48ポート光ファイバーパッチパネル

この48ポートの光ファイバーパッチパネルシステムには,MPO/MTPケーブルとアダプターが含まれています.これらのパネルは,光ファイバーケーブルを簡単に終了し,クロス接続目的で個々のファイバーへのアクセスを提供します..

標準の光ファイバーパネルには,アダプターパネルと光ファイバースペイジ・トレイを収納する金属の囲みがあります.スペイジ・トレイは光ファイバーと融合することを可能にします.その後,アダプターパネルの固定内端口に接続する.

パネルの内側のポートは固定され,恒久的なケーブル接続を保証し,外側のポートは,必要に応じてデバイス間の頻繁な接続調整のためにファイバーパッチケーブルを収容します.

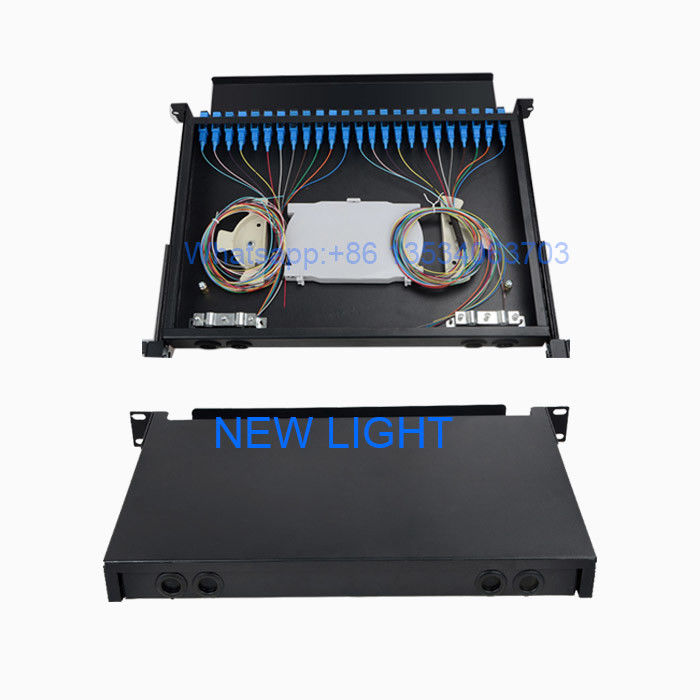

ファイバーパッチパネルは2つのコンパートメントで構成されています.一つはバルチード容器またはアダプタを保持し,もう一つはスプライストレイと余分なファイバーの貯蔵のために指定されています.

LCマルチモードデュプレックスアダプタとスペイッチトレイを含むさまざまな構成のスライドアウトラックマウント光ファイバーコーナーで利用可能.複数のモデルは12,24,36,48,72,96そして144コアファイバーアプリケーションSC,ST,FC,LC,MTRJ,E2000を含むさまざまなアダプターインターフェイスと互換性.関連ファイバーアクセサリーとピグテイルはオプションコンポーネントとして利用できます.

申請

テレコムネクション加入回路
家庭用ファイバー (FTTH)
LAN/WANネットワーク
CATV システム

主要な特徴

オプティカルケーブルの端末用の分岐接続
19インチ標準ラック設置構造
アダプター設置の互換性

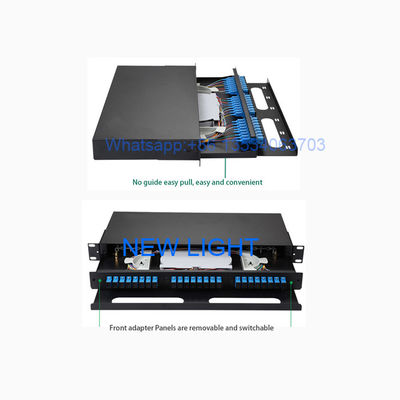

操作を容易にするための引き出し構造
コンパクトなスペース節約設計
管理と操作が簡単
標準サイズで軽量で合理的な構造

メカニカル・環境仕様

パラメータ	仕様
動作温度	-25°Cから+40°C
貯蔵温度	-25°Cから+55°C
相対の湿度	≤85% (+30°C)
空気圧	70Kpaから106Kpa
色	ブラック

サイズ

モデル	繊維量	高さ	尺寸 (LxWxH)
ラックマウント	12/24/48/96 コア	1U	430354.144mm

極度配置

繊維の極性を理解する

正確なデータ送信のために,ケーブル端の送信信号 (Tx) は,反対端の受信信号 (Rx) と一致しなければならない.業界標準では,多繊維部品のための3つの極度方法が定義されています.それぞれが異なるMPOケーブルを使用しています.

メソッドA

タイプA直径MPO幹ケーブルを1端にキーアップコネクタと反対端にキーダウンコネクタで利用し,ポジション1からポジション1のファイバーアライナメントを維持する.複合アプリケーション用片端にパッチコードのトランシーバー・リシーバーを回す必要があります

メソッドB

2つの端にキーアップコネクタを使用し,トランシーバーと受信機を回転させ,ポジション1のファイバが反対端のポジション12に到着します.両端に直線A-Bパッチコードを使用します.

メソッドC

機能は,端にキーアップコネクタと端にキーダウンコネクタ (方法Aに似ている),内部ファイバーペアのフリッピング.デュプレックスアプリケーションに適しているものの,この方法は,並行8ファイバー40と100Gigアプリケーションをサポートせず,推奨されません..

特定のパッチコードタイプを必要とする多極性方法では,配備エラーが一般的です. Fluke Networks の MultiFiberTM Pro は,個々のパッチコード,永久リンク,正確な極度確認のチャネル.
