| ブランド名: | New Light |
| Moq: | 1 |
| 価格: | 3.5~20 |
| パッケージの詳細: | 輸出用パッケージ |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
絶対最高評価
| 変数 | 記号 | 最少。 | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | -40 | 85 | °C | ||
| 相対湿度 | 85 | % |
注:最高の絶対評価以上の圧力はモジュールへの永久的な損害を与えることができます

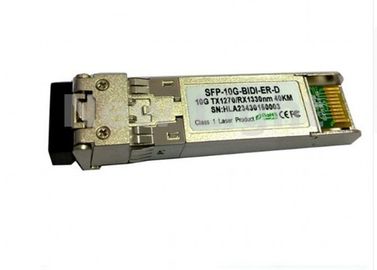

特徴:
10.3Gb/sデータ転送速度への*Supports 9.95Gb/s
*Simplex LCのコネクター二方向SFP+の光学トランシーバー
迎合的な*Digital診断SFF-8472
*ホットプラグ対応
*1:1270nm DFBレーザーの送信機、1330nm受信機
2:1330nm DFBレーザーの送信機、1270nm受信機
* 9/125um SMFの40kmまで
*迎合的なSFP+ MSA SFF-8431
*作動の場合温度:0から70 °C
適用:
* 10.3125Gbpsの10GBASE-ER
* 9.953Gbpsの10GBASE-EW
*他のオプティカル リンク
GERERALのオペレーティング特性
| 変数 | 記号 | 最少。 | Typ | 最高。 | 単位 | ノート | |
| データ転送速度 | イーサネット | 10.3125 | Gb/s | ||||
| 繊維チャネル | 10.518 | ||||||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| Vcc | V | ||||||
| 供給の流れ | Icc5 | mA | |||||
| Icc3 | 400 | mA | |||||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | |||
電気入出力特徴
l送信機
| 変数 | 記号 | 最少。 | Typ | 最高。 | 単位 | ノート | |
| Diff。入力電圧振動 | 120 | 820 | mVpp | 1 | |||
| Txのディスエイブルの入力 | H | VIH | 2.0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0.8 | ||||
| Txの欠陥の出力 | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| L | VOL. | 0 | 0.8 | ||||
| 入力Diff。インピーダンス | Zin | 100 | Ω | ||||
l受信機
| 変数 | 記号 | 最少。 | Typ | 最高。 | 単位 | ノート | |
| Diff。出力電圧振動 | 340 | 650 | 800 | mVpp | 3 | ||
| Rx LOSの出力 | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| L | VOL. | 0 | 0.8 | ||||
1）モジュールの中の100Ω差動終了とつながれるTD+/are ACに内部的に注意して下さい。
2） Txに非難します注意すればRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力です。2.0VとVcc+0.3V間の電圧を抜いて下さい。
つながれるノート3） RD+/-の出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきです。
光学特徴
l送信機
| 変数 | 記号 | 最少。 | Typ | 最高。 | 単位 | ノート |
| 作動の波長 | 1260 | 1270 | 1280 | nm | ||
| 1320 | 1330 | 1340 | ||||
| Ave.出力電力（可能にされる） | Po | 0 | 4 | dBm | 1 | |
| 絶滅の比率 | ER | 5 | dB | 1 | ||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | 2 | ||
| 光学調節広さ | OMA | -6.2 | dBm | |||
| 分散の罰 | 1 | dB | ||||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
l受信機
| 変数 | 記号 | 最少。 | Typ | 最高。 | 単位 | ノート |
| 作動の波長 | 1320 | 1330 | 1340 | nm | ||
| 1260 | 1270 | 1280 | ||||
| 感受性 | Psen | -15 | dBm | 3 | ||
| 最少積み過ぎ | Pimax | 0.5 | dBm | |||
| LOSは主張します | Pa | -30 | dBm | |||
| LOSは非主張します | Pd | -16 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | 4 | dB |
1）にPRBS 231 – 1 NRZのテスト パターンとの10.3125b/sで測定されて注意して下さい。
2） 20%~80%に注意して下さい
BER -12のためのPRBS 231 - 1 NRZのテスト パターンとの10.3125 Gb/sで測定されるERの最悪の場合の下で3）に < 1x10="">注意して下さい
PIN定義および機能
| Pin | 記号 | 名前/記述 |
| 1 | VEET [1] |
送信機の地面
|
| 2 | Tx_FAULT [2] |
送信機の欠陥
|
| 3 | Tx_DIS [3] |
送信機のディスエイブル。出力される最高で不具になるレーザーはまたは開きます
|
| 4 | SDA [2] | 2ワイヤー シリアル・インタフェースのデータ ライン |
| 5 | SCL [2] |
2ワイヤー シリアル・インタフェースの時計ライン
|
| 6 | MOD_ABS [4] |
不在モジュール。モジュールの内で基づかせている
|
| 7 | RS0 [5] | 率は0を選びます |
| 8 | RX_LOS [2] | 信号の徴候の損失。論理0は正常運営を示します |
| 9 | RS1 [5] |
率は1つを選びます
|
| 10 | 変えて下さい[1つ] |
受信機の地面
|
| 11 | 変えて下さい[1つ] |
受信機の地面
|
| 12 | RD- |
受信機によって逆にされるデータ。つながれるAC
|
| 13 | RD+ |
受信機データ。つながれるAC
|
| 14 | 変えて下さい[1つ] |
受信機の地面
|
| 15 | VCCR |
受信機の電源
|
| 16 | VCCT |
送信機の電源
|
| 17 | VEET [1] |
送信機の地面
|
| 18 | TD+ |
送信機データ。つながれるAC
|
| 19 | TD- |
送信機によって逆にされるデータ。つながれるAC
|
| 20 | VEET [1] |
送信機の地面
|
|
|
