商品の詳細:
|
名前: | MPO MTPケーブル | 材料: | LSZH、OFNPまたはOFNR |
---|---|---|---|
モード タイプ: | OM4 OS2 | 中心のタイプ: | 12 core/24CORE |
コネクター: | MTP MPO | 色: | 水、オレンジ、黄色、黄色の赤い水 |
ハイライト: | 12繊維MPO MTPケーブル,100G充満MPO MTPケーブル,100G充満多繊維ケーブル |

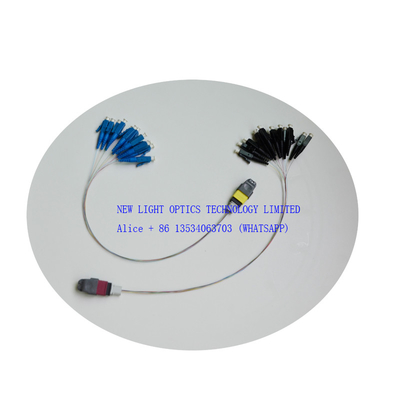

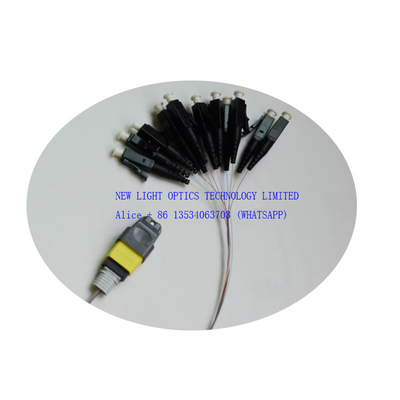

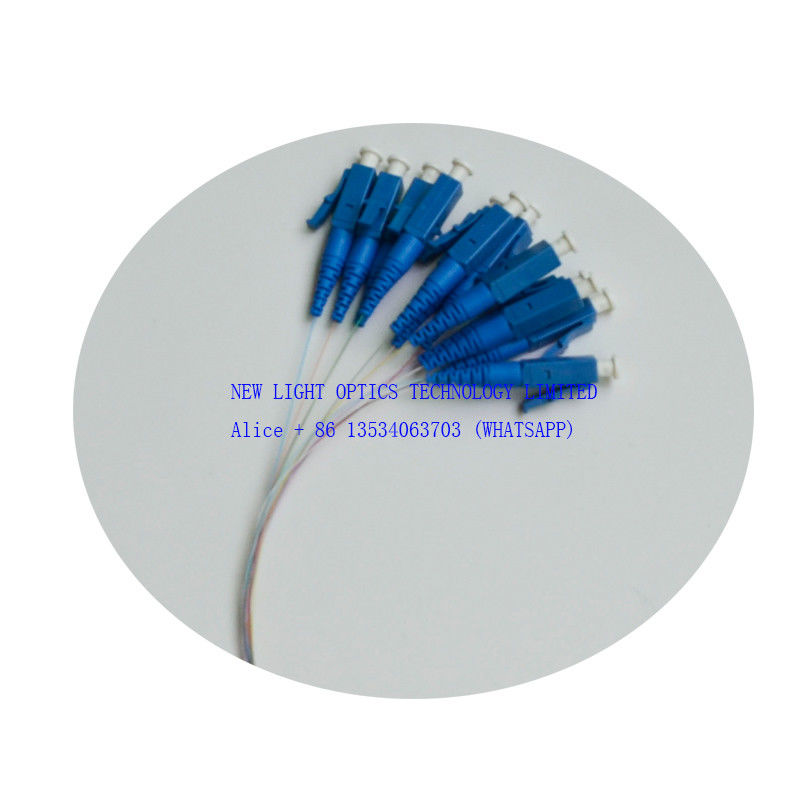

40M OM4 12繊維MPO MTPケーブル100Gの充満mtpの光ファイバケーブル
多繊維ケーブルの特徴
新しく軽い光学技術は非常に費用効果が大きく、拡張できる高速システムを前終えられたプラグを限り、システム繊維与える急速な繊維の配置の市場に行く。
新しく軽い光学MTP®ブランドは前終わる相互に連結するとき最適性能が実現されることを保障するためにアセンブリを前終えた
新しく軽い光学MTP/MPO馬具ケーブルは一種の1の端の1つのMTP/MPOのコネクターが付いているブレイクアウト/ファン・アウトMPOケーブル会議およびパッチ盤へのデータ配分そして誘導のために設計されているもう一方の端の多数単一繊維のコネクター(LC、SC、ST、FC、等)である。これらのケーブル会議は10G/25Gイーサネットの要求に、より高い速度40G/100Gのイーサネット応じ、10G/25Gからの40G/100Gへの規格準拠ケーブルの植物移動に使用することができる。Optickingの馬具ケーブルはコネクターのタイプ、ブレイクアウト構成およびジャケット材料を含むいろいろなケーブルおよびコネクターの組合せと完全に設定可能、利用できる。非常に統合された設計および製造の機能と、Optickingは最適化されたパフォーマンスを提供するためにテストされる100%および信頼性であるカスタマイズされたMTP/MPOの馬具ケーブルを提供する。
形態上の帯域幅OM4マルチモード・ファイバ上のイーサネット3500/4700のMHz kmの850nm/1300nm|速いイーサネット100Basw-FX 2000m|1Gb (1000Mb)イーサネット1000Base-SX 550m (モード調節のパッチ・コードを要求する)|10Gbイーサネット10GBase SR 400m|40Gbイーサネット40GBase-SR4 150m (550m QSFP+ eSR4)|100Gbイーサネット100GBase-SR10 150m。
帯域幅:3600/500のMHz km @850/1300 nm (OM4 - 850nm VCSELs/より高い速度のために最大限に活用した)。
上記の適用は(直接4つの) SFP+の港にQSFP+の港を接続するMTP-LCの馬具ケーブルのためである。
多くの既存のDCの環境ではスイッチ、棚のパッチ盤および主要な配線ケーブルのパネル間の高密度繊維のトランクを支えるのに、LC-MTPケーブルが使用されている。
400G不足分および中型の間隔のダイレクト接続は通常400G-DR4 OSFP/QSFP-DDモジュールが付いている8 core/12中心MTPパッチ ケーブルから成っている。言葉「DR4 ″ — 「のDRは」単モード繊維を使用して500mの範囲を意味し、「4つはそこにである4つx 100つのGbps光学チャネル意味する。1つの光学チャネルが2つの繊維を要求するのでダイレクト接続を達成するのに、8繊維か12中心MTP/MPOケーブルは400G-DR4モジュールに使用することができる。ケーブルで通信する8繊維MTPでは繊維の利用はケーブルで通信する12中心MTPで4つの繊維は未使用に残るが、100%である。400G QSFP-DDモジュールを、次の映像示している400G DR4のダイレクト接続のためにケーブルで通信するMTPを一例として取りなさい。
16繊維MTP/MPOケーブルが付いている100mのスパン
400G-SR8トランシーバーは16中心MTPケーブルの使用を要求する。言葉「SR8」–マルチモード・ファイバを使用して100メートルの距離の「SR」立場、および「8つは8つの光学チャネル50Gbpsで作動するそれぞれのあるためにそこに意味する。このダイレクト接続では、16中心MTPケーブルに100%の繊維の利用がある。これらの400G-SR8繊維のトランシーバーの第一次採用者は北アメリカおよび中国のある特定のhyperscaleの雲のサービスプロバイダであると期待される。
MPO MTPケーブルの技術的な変数
項目 | 技術的な変数 | |
コネクター | MPO/MTP (FかM) | MPO/MTP (FかM) |
操作の温度 | -40°C | +80°C | |
保管温度 | -40°C | +85°C | |
挿入損失 |
SM:≤ 0.75dB (標準的な価値)、≤0.35dB (典型的な価値); MM:≤ 0.50dB (標準的な価値)、≤0.35dB (典型的な価値); |
|
リターン・ロス | SM:≥60dB;MM:≥35dB | |
MPOの端のタイプ | 男性:ガイド ピンを使って;女性:ガイド ピンなし | |
繊維の計算 | 8,12&24繊維 | |
コネクターのタイプのもう一方の端 | のMPO男性、FC、SC、ST、MU、LC、E2000 MPO女性 | |
繊維モード | 単モード(G652、G655、G657)、多重モード(50、62.5、OM2、OM3、OM4) | |
繊維のケーブル タイプ | 250umリボン繊維、リボン・ケーブル、束の光ファイバケーブル |
3つの極性方法はAのタイプBをタイプし、右の二方向の割振りを保証するのにタイプCが使用されている。
Pakcing
私達はOPP袋およびカートン箱によってそれを外で詰める。商品を保護するためには時配達傷つけられない。
FQA
1. Q:製造業者であるか。
:はい、私達はシンセン、中国の製造業者である
2. Q:あなたのMOQは何であるか。
:価格があなたの予算より高いようにMOQは1 PCである場合もあるが1 PCを費用がより高いので発注するために私達は提案するべきではない。
3. Q:価格は何であるか。
:価格はあなたの量に従ってある。私達にあなたの量を知らせた後私達はあなたのための私達の最もよい価格を提供する。大きい量は非常に競争価格を得る。
4. Q:FOB価格を引用できるか。
:はい私達はできるが、サイズおよび重量が原因大きい、最も行う配達、DHL、TNT、UPC、FEDERAL EXPRESS、等は空気によってではない。従ってそれFOB価格をすること困難なそれ。最もよい方法はあなたの詳細仕様を知らせた私達にあり、量、私達はあなたの参照のためのプロダクト価格の貨物を提供する。
私達に非常に競争価格のlogistがある。あなたの量が大きく、たくさんのカートン箱があれば、私達はあなたの参照のための海によって貨物を把握してもいい。
EXWの価格かCFRの価格はよりよい。必要とすればより多くの解決のための私達に連絡できる。
5. Q:あなたの質はいかにあるか。
:私達の生産はIECのほとんどほこりのない研修会に閉まるヨーロッパ標準生産に従って、ある。輸入された生産設備および品質管理装置。特にMTP Daisi装置。
すべてのプロダクトは配達の前に100%テストである。
6. Q:あなたの調達期間は何であるか。
:私達に中国で3つの工場がある。光ファイバケーブルの生産のための1つの工場、パッチ・コードのための2つの工場、PLC、ODF、アダプター、減衰器、等。
繊維光学のパッチ・コードのために、調達期間は5000 PCのための2-3のowrking日である場合もある。私達によってがある規則的なプロダクトに在庫でそれがある。私達はあなたのための緊急な発注を取扱ってもいい。より多くの情報、私達に連絡するために自由に感じることができる。
7. Q:あなたの保証は何であるか。
:パッチ・コードのために、私達は配達以来の保証2年の、非人工的な損傷にだけ責任がある過す。人工的な損傷のために、私達はrepare自由のためのあなたのためのそれできるが、貨物はあなたの側面によって支払われる。
8. Q:あなたのパッキングは何であるか。
:私達は国際的な輸出パッケージを使用している。異なったプロダクトのパッキングあなたの参照のために付けられる。私達はまたパッキングであなたのロゴを印刷してもいい
9. Q:OEM/ODMをすることができるか。
:はい、私達はできる。私達は製造業者、すべてのプロダクトある受け入れるOEM /ODMをである。私達は機密保持の協約に署名してもいい。
10. Q:私はサンプルがあってもいいか。
:それはによってどのプロダクト、アダプターのために、減衰器、パッチ・コード、ピグテールが自由のためのあなたに、私達sammpleを提供できるか決まる。しかしあなたの側面によって返される貨物。
順序を置いた後大きい価値プロダクトのために、私達は自由のサンプル充満のためのそれを提供できないし、最初に返された貨物は、サンプル充満戻る。
11. Q:私はいかに命令してもいいか。
:1.郵便を私達に送るか、または照会を送りなさい。私達に製品名、詳細仕様、量を知らせなさい。私達があなたのための貨物を把握することを必要としたら住所を受け取るためにあなたの提供しなさい。
2. 私達があなたの条件を知っていた後、調達期間とのあなたのための私達の最もよい価格を、提供する。価格はあなたの量に従ってある。
3. 引用語句を受け入れる場合、私達はProfomaを私達の銀行口座と送り状を作らせる。
4. 私達は私達が支払を受け取った後あなたのための生産を整理する。
5. あなたとの情報を再度受け取るために私達が配達確認する前に.andは配達の後であなたに追跡番号を送る。
6. 私達は長期協同のためのあなたの条件を満たすために全力を尽くす。
12. Q:何あなたの支払の言葉か。
:T/T、ウェスタン・ユニオン、Paypal、MoneyGramすぐに。大きい量のために、50%の沈殿物は、配達の前に支払われる50%のバランス先立ってできる。
