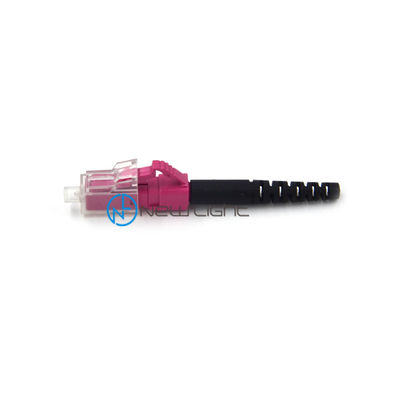

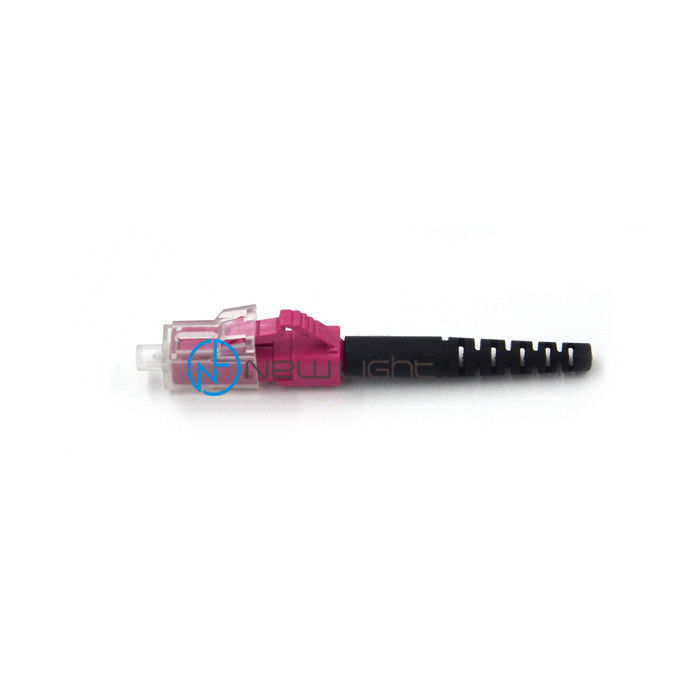

単信/複式アパートLC SX 0.9mm 2.0mm 3.0mm速く繊維光学のコネクターを接続するため

新しいライトはまた繊維のコネクターFC、SC、ST、LC、MU、繊維のコネクターのほかのMTRJの配列を、…、私達提供する速いコネクター（繊維光学のコネクターのサイズ（125m… SXの広い範囲が付いている現場組立… 2.5mmのジルコニアのフェルールを提供する。DX.MX.ケーブル0.9 mmの。ケーブル1.6 mmの。ケーブル1.8 mmの。2.0 mmケーブルの…単信および二重

LCのコネクターは繊維光学のジャンパー線で使用される共通のコネクターのタイプである。両方で終わるLC繊維パッチ ケーブルへのLCはLCのコネクターでパッチ ケーブル終わるである。

LC-LCパッチ ケーブルの選択

LCのパッチ・コードの多くの選択がある。LC繊維パッチ ケーブルへのショーLCの下の映像。
単信の、複式アパートまたはマルチファイバー アセンブリ
PC、UPCおよびAPCの光沢のタイプ
注文の光ファイバケーブルの長さおよびジャケット色。
0.9mm、1.8mm、2.0mm、および3.0mmの外の直径ケーブル
ジャケットのタイプ:暴徒、ポリ塩化ビニールの充満は、またはLSZH、迎合的なすべてのRoHS評価した
さまざまな繊維のタイプおよび波長、典型的な単モード繊維9/125 （SMF）、50/125および62.5/125マルチモード・ファイバ（MMF）

標準の承諾

. 単一モードのためのTelcordia （以前Bellcore） GR-326-COREの一般的な条件
光コネクタおよびジャンパー アセンブリ。
. 繊維光学コネクターおよびケーブルのためのIEC 874-1の一般的な指定
. ANSI/TIA-568-C.3、ISO/IEC 11801第2エド。、CENELEC EN 50173、UL94V-0
. ケーブルの炎の抵抗力がある率:OFNRかIEC60332-3標準

特徴

. 光学性能（挿入損失でテストされる100%
顧客指定長さ及びリターン・ロス）
. 標準的な色は黄色、オレンジ、水または紫色である、
利用できる他の色要望に応じて
. ポリ塩化ビニールの低い煙のゼロ ハロゲン（LSZH）で利用できるケーブルの外のジャケット
. PC、UPCのAPCのコネクターは利用できるタイプする
. FCのための高い同心性2.5mmの陶磁器のフェルール、ST、SC
そしてLCおよびMUのための1.25mmの陶磁器のフェルール
. G652D、G657A、OM1、OM2、OM3およびOM4で利用できる
. 位置A/Position Bの印
. 0.9mm、1.6mm、2.0mmの3.0mmのサイズで利用できる

適用

·CATV
·活動的な装置終了
·電気通信網
·地下鉄
·ローカルエリア・ネットワーク（LANs）
·データ処理 ネットワーク
·試験装置
·精密な取付け
·広域ネットワーク（WANs）
·産業、医学及び軍

特徴

·低い挿入損失および背部反射
·ワンピースの構造および引き防止の設計
·Free-floating前半径の陶磁器のフェルール
·精密回転拘束キーおよび防蝕ボディ
·ブーツ タイプおよび色の変化

APCのコネクターは表面を終えるために加えられる15°角度光沢が5°に原因でbackreflectionを最小にするタイプの繊維のコネクターである。次の映像で説明されるのように。

角度磨かれたコネクターは他の角度磨かれたコネクターにしか合うべきではない。非角度の磨かれたコネクターへ合うにより非常に高い挿入損失を引き起こす。一般に角度磨かれたコネクターに良質のまっすぐな物理的接触より高い挿入損失が物ある。
「接続されたとき超」質の斜めのコネクターに対等な背部反射を達成する、繊維の出力端が切られる時でさえ斜めの関係は低い背部反射を維持する。

斜め磨かれた関係は緑のストレイン・レリーフのブーツの使用、か緑のコネクター ボディによって明らかに区別される。部品は名前へ「/APC」を加えることによって普通識別される。
例えば、斜めFCのコネクターは斜めLCのコネクターLC/APC、等と示されるかもしれないFC/APCと示されるかもしれない。

分野の合わせたAPCのコネクターのためのリターン・ロスの価値は普通-65 dBより大きい。UPCの関係のために、それは普通-55 dBである。
コネクターがAPCのコネクターのためのFTTPの配分フレーム リターン・ロスのunmatedそのような同様に未使用の港のとき-65 dBまたはより大きい、14 dBの近隣にあるUPCのコネクターと比較されてある。

特徴:

►IEC 61754-20およびTIA 604-2に従う

►低い挿入損失および背部反射

►容易な終了のための定形ハウジングをBayonet

►めっきされた真鍮ボディにニッケルを被せなさい

►上限のPCの終わりを用いるジルコニアの陶磁器のフェルール

►RoHSの迎合的な範囲SvHC

適用:

►ローカルエリア・ネットワーク

►データ処理 ネットワーク

►配分の適用

►前提配分

►テストおよび実験室のequipmen

使い易さ

変数

参照のためのより多くのコネクター

命令する方法

1. コネクターのタイプ:SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2.モード タイプ:単一モード（UPCおよびAPC）/多モード（PC）
3.ケーブルの直径:0.9/2.0/3.0 mm （カスタマイズした他の直径をできなさい）
4.コーティング材料:ポリ塩化ビニール/LSZH
5.繊維の計算:二重/4つの中心/6core/8つの中心/12の簡単な/中心/24core/48中心/96中心等
6.ケーブル タイプ:G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7.パッチ・コードの長さ:あなたの条件に従って
8.MPO/MTPコネクターは私達にどの方法（Aのタイプ/Bのタイプ/Cのタイプ）、男性または女性、繊維の計算（4/8/12/16/24/32の繊維）か知らせるべきである
