商品の詳細:
|
| 製品名: | 1550nm繊維サーキュレータ、か1310 nmの光ファイバーのサーキュレータの単一モード | コネクタタイプ: | FC PC/APCのコネクター |
|---|---|---|---|
| モード タイプ: | SM | PDL: | ≤0.2dB |
| リターンロスします。: | ≥ 50dB | 十字の話: | ≥ 45dB |
| 繊維の種類: | Hi1060 | 数字港: | 3 つの港 |
| 波長範囲: | 1280 - 1340 nmか1280 - 1400 nm | パッケージ次元: | 34x8.4x8.4 （P1） mm |
| ハイライト: | 単一モード繊維のディバイダー,光ファイバ ・ ケーブルの分割 |
||

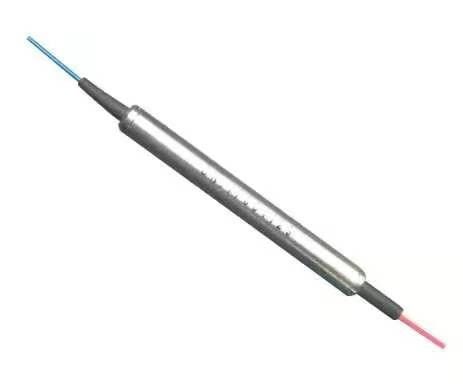

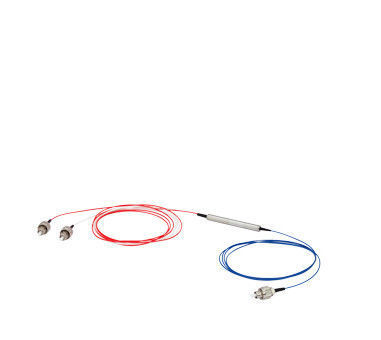

光ファイバーのサーキュレータの製品名
1550nm繊維サーキュレータ、か1310 nmの光ファイバーのサーキュレータの単一モード
光ファイバーのサーキュレータの記述
光ファイバーのサーキュレータはである何
光ファイバーのサーキュレータの機能はマイクロウェーブ サーキュレータのそれに類似しています。
それは3つ以上の港のmultiport装置です。光波は1つの港から最低の損失の次の順次港に送信されますが、1の港から前の港への妨げられます。
光学サーキュレータは電気通信システムで最初に使用されました。但し、低価格および高性能サーキュレータの入手しやすさと、それらは感知およびイメージ投射分野でも使用されます。
光学サーキュレータはライトが1方向だけで移動するようにする3港装置です。
信号の入る港2は最低の損失の港3を出るが、信号の入る港1は最低の損失の港2を出ます。軽い入る港2は港1で多量の損失を経験し、ライト入る港3は港2および1.で多量の損失を経験します。
光学サーキュレータは非相互装置です。これは装置を通ることによって引き起こされるライト逆転しないことを反対の方向ことをのの特性のどの変更でもことを移動によって意味します。
光ファイバーのサーキュレータの特徴
高い分離及びハイ リターンの損失
低い挿入損失及びPDL
光学道のエポキシは放します
光ファイバーのサーキュレータの塗布
光ファイバーのサーキュレータの指定
| 項目 | 単位 | 変数 | |||
| 作動の波長 | nm | 1064 | |||
| 帯域幅 | nm | ±5 | ±10 | ±20 | ±30 |
| 分離 | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| 挿入Loss@Band、23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| リターン・ロス | dB | ≥ 50 | |||
| 十字の話 | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| 最高の光学力 | MW | ≤ 300 | |||
| 繊維のタイプ | / | Hi1060 | |||
| 操作の温度 | 0C | 0~50 | |||
| 保管温度 | 0C | -40~85 | |||
| パッケージ次元 | mm | 34x8.4x8.4 （P1） | |||
注:
2. 指定は変更に応じて予告なしにあります。
光ファイバーのサーキュレータ次元（mm）
CirculatorOrdering光ファイバーの情報（例:CIR-12210）
| CIR | □ | □ | □ | □ | □ |
| 波長 | 帯域幅 | 繊維のタイプ | 繊維の長さ | コネクターのタイプ | |
|
1.1064nm |
1.±5nm |
1.250μm繊維 |
1.0.5 +/- 0.1 m |
0.Noコネクター |
