商品の詳細:
|
製品名: | SMの光学サーキュレータ、1310 nmの光ファイバーのサーキュレータの単一モードのタイプ | コネクタタイプ: | FC/PCのコネクターFC/APCのコネクター |
---|---|---|---|
モード タイプ: | 単一モード | 中心の波長: | 1310 nm |
PDL: | ≤0.2dB | リターンロスします。: | ≥ 50dB |
十字の話: | ≥ 45dB | 繊維の種類: | Hi1060 |
動作温度: | 0~50℃ | 波長範囲: | 1280 - 1340 nmか1280 - 1400 nm |
ハイライト: | 単一モード繊維のディバイダー,光ファイバ ・ ケーブルの分割 |
光ファイバーのサーキュレータの製品名
SMの光学サーキュレータ、1310 nmの光ファイバーのサーキュレータの単モード タイプ
光ファイバーのサーキュレータの記述

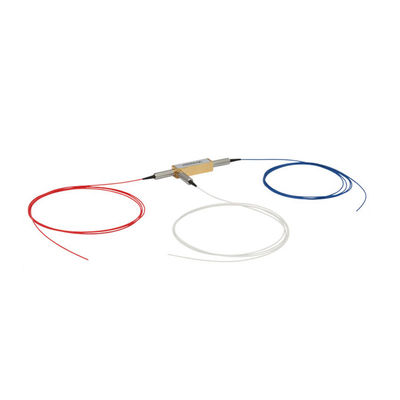

1310台のnm SMの繊維光学のサーキュレータは利用できる未終了、が付いているFC/PCのコネクターと、またはFC/APCのコネクターです。FC/PCおよびFC/APCのコネクターに2つのmmの狭いところのキーがあります。
私達のCIR1310、CIR1310-FCおよびCIR1310-APCのサーキュレータに300 MW (CW)の最高力の処理があります。
CIR-1310-50-APCの広帯域繊維光学のサーキュレータは10月の適用のためにとりわけ設計されています。このサーキュレータは私達の標準1310 nm SM繊維の光学サーキュレータより広い波長範囲を自慢し、500 MW (CW)の最高力の処理があります。
サーキュレータが2方向の単一繊維を通して光シグナルを送るのに使用することができます。
光学サーキュレータは電子サーキュレータに類似して、両方とも同じような機能を行います。
光学サーキュレータはライトが1方向だけで移動するようにする3港装置です。
信号の入る港2は最低の損失の港3を出るが、信号の入る港1は最低の損失の港2を出ます。軽い入る港2は港1で多量の損失を経験し、ライト入る港3は港2および1.で多量の損失を経験します。
光学サーキュレータは非相互装置です。これは装置を通ることによって引き起こされるライト逆転しないことを反対の方向ことをのの特性のどの変更でもことを移動によって意味します。
光ファイバーのサーキュレータの特徴
高い分離及びハイ リターンの損失
低い挿入損失及びPDL
光学道のエポキシは放します
光ファイバーのサーキュレータの塗布
光ファイバーのサーキュレータの指定
項目 | 単位 | 変数 | |||
作動の波長 | nm | 1064 | |||
帯域幅 | nm | ±5 | ±10 | ±20 | ±30 |
分離 | dB | ≥25 | ≥23 | ≥20 | ≥20 |
挿入Loss@Band、23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | dB | ≤0.2 | |||
リターン・ロス | dB | ≥ 50 | |||
十字の話 | dB | ≥ 45 | |||
PDL | dB | ≤ 0.1 | |||
最高の光学力 | MW | ≤ 300 | |||
繊維のタイプ | / | Hi1060 | |||
操作の温度 | 0C | 0~50 | |||
保管温度 | 0C | -40~85 | |||
パッケージ次元 | mm | 34x8.4x8.4 (P1) |
注:
2. 指定は変更に応じて予告なしにあります。
光ファイバーのサーキュレータ次元(mm)
CirculatorOrdering光ファイバーの情報(例:CIR-12210)
CIR | □ | □ | □ | □ | □ |
波長 | 帯域幅 | 繊維のタイプ | 繊維の長さ | コネクターのタイプ | |
1.1064nm |
1.±5nm |
1.250μm繊維 |
1.0.5 +/- 0.1 m |
0.Noコネクター |
