| ブランド名: | New Light |
| モデル番号: | MPO/MTP - MTP/MPO |
| Moq: | 1~10000 |
| 価格: | 6~15 |
| パッケージの詳細: | OPP 袋 + カートン箱 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、paypal MoneyGram |

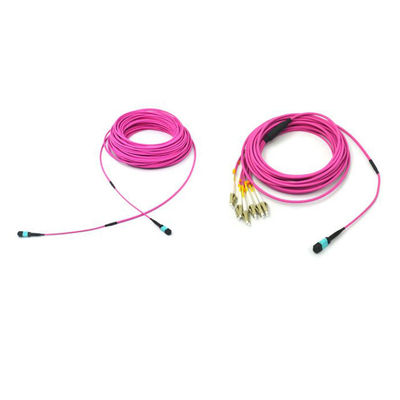

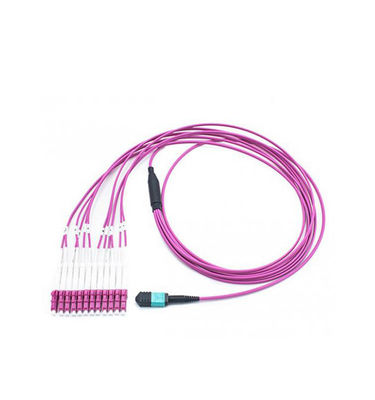

12繊維LC MTP/MPO OM4の50/125マゼンタのマルチモード・ファイバの視覚のパッチ・コード
MPO繊維のパッチ・コードは両方のMPOのコネクターによって端終わります。OMCのMPOのコネクターすべては台湾、日本、米国等MPOのパッチ・コードからです一般に3つの区域の使用の一種の高密度ケーブル会議あります。
1の高く密な程度の環境とのデータ センタの塗布
2の建物への光ファイバー
3の繊維装置の内部コネクターの塗布。
MPOプロダクトの標準:
大会IEC標準的なIEC-61754-7;JIS C5982;TIA-604-5 （FOCIS5）;迎合的なTelcordia GR-1435-CORE
TIA-568-Cごとに構成されたケーブルで通信すること
平行光学
迎合的な光学インターネットワーキングのフォーラム(OIF)
迎合的なInfiniBand
InfiniBand
- 迎合的な10G繊維チャネル
- 40Gおよび100G IEEE 802.3
- QSFP
注:異なったマルチモード・ファイバの最高の帯域幅
OM1 – 62.5 um中心– 33メートルまでの10GBit、300mまでのギガビット
OM2 – 50 um中心– 82メートルまでの10GBit、500mまでのギガビット
OM3 – 50 um中心、レーザーは最大限に活用しました– 300メートルまでの10GBit、1000mまでのギガビット
OM4 – 50 um中心、レーザーは最大限に活用しました– 550メートルまでの10GBit、1000mまでのギガビット
MPO/MTPテスト要求は何ですか。
a.Endfaceの要求:
| 400 X | 欠陥の記述 | 量を割り当てて下さい | |
| 繊維（9um、50um、62.5um） | 白の傷 | ≤3um | 限られた |
| 点 | ≤2um | 5 PCS | |
| 欠陥 | / | 割り当てられる | |
| クラッディング （62.5-125um） |
白の傷 | ≤3um | 限られた |
| ≤5um | 1 PCS | ||
| 黒の傷 | ≤3um | 2 PCS | |
| 汚点 | ≤2um | 限られた | |
| ≤5um | 3 PCS | ||
| 欠陥 | ≤2um | 限られたのまわり | |
| ≤15um | 全長は側面の長さ1/4よりより少しです | ||
| プラスチック リング | / | 限られた | |
b.Performance:
| MPO/MTP | SMの標準のフェルール | SMの低損失のフェルール | MMの標準のフェルール | MMの低損失のフェルール | |
| ILの損失 | 典型的 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| 最高 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PCの≥ 40dB | |||||
| 反復性 | ≤0.30dB （500回以上差し込んで下さい） | 0.30dB （1000回以上差し込んで下さい） | |||
| 互換性 | ≤0.30dB （どちらかと一致のコネクター） | ||||
| 引張強さ | ≤0.30dB （最高の張力66N） | ||||
| 衝撃 | ≤0.30dB （10~55Hz） | ||||
| 温度較差 | -40°C | +75°C | ||||
c.Interferenceの表示器:
| MPO/MTPのコネクター | 次元3Dテスト |
| 湾曲の半径 | X ≥2000mm、Y ≥50mm |
| 繊維の高さ | 1000~4000 nm |
| Endfaceの角度 | X ±0.3°、Y ±0.3° |
| 中心のすくい | ±300nm |
d.Lengthの許容:
| 長さ（M） | 許容 |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
3つの極性方法はAのタイプBをタイプし、右の二方向の割振りを保証するのにタイプCが使用されています。
ストレート型MPOのトランク ケーブルをタイプして下さい:
キーのキーのアダプター、1つのx AからBの二重パッチ ケーブルおよび複式アパート パッチ ケーブルへの1つのx A。
Bの十字MPOのトランク ケーブルをタイプして下さい:
複式アパート パッチ ケーブルへのキーのキーのアダプターおよび2 x A。
Cの十字の組MPOのトランク ケーブルをタイプして下さい:
複式アパート パッチ ケーブルへのキーのキーのアダプターおよび2 x A。
温度を使用して
-40° | +80°
適用:
試験装置
FTTX+LAN
光ファイバーCATV
光通信システム
テレコミュニケーション
Pakcing:
私達はOPP袋およびカートン箱によってそれを外で詰めます。商品を保護するためには時配達傷つけられません。
配達:
私達は空気と海によって配達それできます。それはあなたの量および条件に従ってあります。
支払:
支払の言葉:T/T、L/C、PAYPAL/ウェスタン・ユニオン/MONEYGRAM。30%の沈殿物先立って。バランスは配達の前に支払いました。
価格言葉:EXW、FOB、CIF、CFR。各戸ごと
より多くのプロダクト:
私達に光学パッチ・コード、ピグテール、アダプター、減衰器、配電箱、Assmemblyの速いコネクター.etc.があります。 より多くのプロダクトかカタログを必要とすれば、私達に連絡して自由に感じることができます
|
