| ブランド名: | New Light |
| モデル番号: | MPO/MTP - MTP/MPO |
| Moq: | 1~10000 |
| 価格: | 6~15 |
| パッケージの詳細: | OPP 袋 + カートン箱 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、paypal MoneyGram |

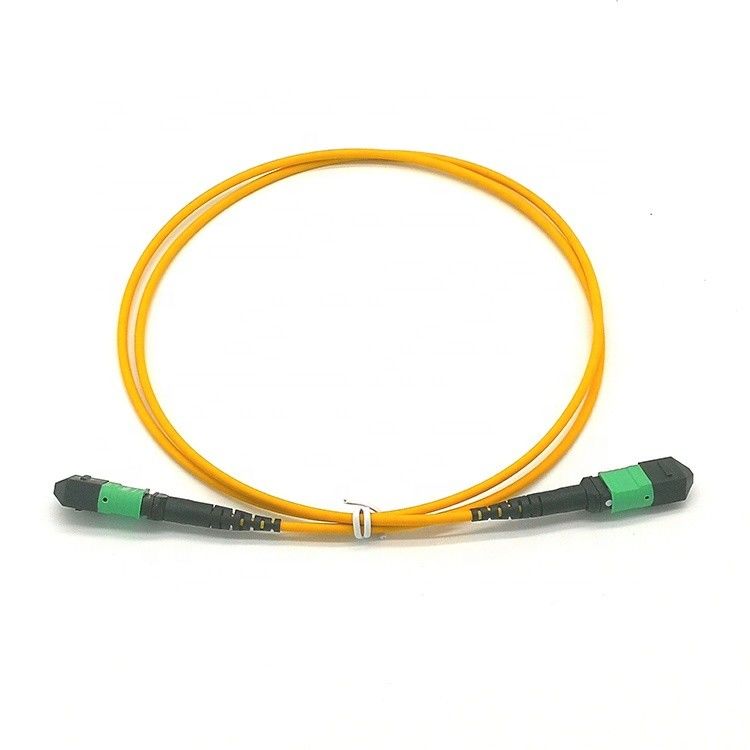

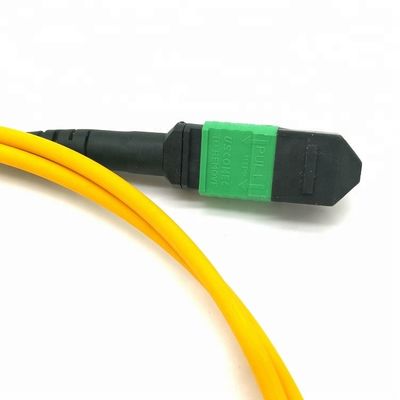

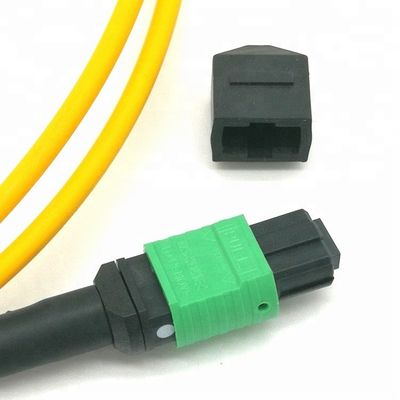

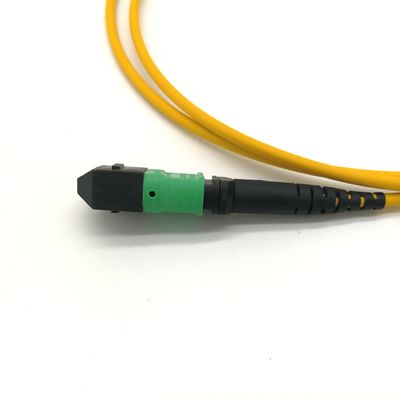

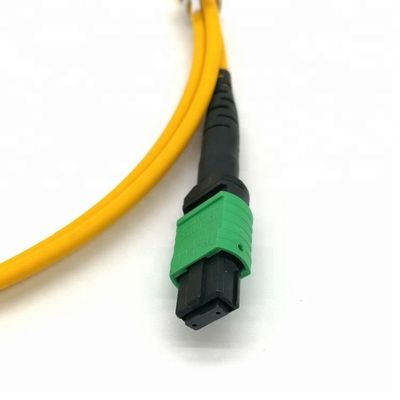

USCOME 24の中心G657A1 LSZH 3.0ケーブルの単一モード繊維光学MPO/MTPのパッチ・コード
MTPのトランク ケーブルは40G （12の中心）および100G （24の中心）光学ダイレクト接続および高密度データ センタの塗布のために設計されています;当初の米国Conec MTPのコネクターはMPOの標準に完全に準拠しています。
FIBERCANの光ファイバ ケーブルは迎合的なRoHSおよびULに会い挿入損失が素晴らしい質を保障することができるようにすべての繊維パッチのケーブル コネクタは光学的にテストされる100%です。
| 製品名: | USCOME 24の中心G657A1 LSZH 3.0ケーブルの単一モード繊維光学MPO/MTPのパッチ・コード |
| モデル | MTP/2-3-4/5-6-78 |
| 1. コネクター | MTP |
| 2. ポーランドのタイプ | PC、UPC、APC。 |
| 3. PIN | F=female |
| 4. Bの端のコネクター | MTP |
| 5. Bの光沢のタイプ | PC、UPC、APC。 |
| 6. PIN | F=female |
| 7. 繊維のタイプ | B6A1=G657A1; |
| 8. 繊維の計算 | 24の中心 |
| 9.Cableジャケット | V=PVC;Z=LSZH |
| 10. 長さ | 1m |
| 11 Polarty。 | A、B、利用できるC |
迎合的なIEC61754-7及びGR-1435-CORE。
テストのために容易な構造をプラグ締めるモジュール設計は取付け、取除き、そして調節します。通常、単一MTPは/MPOのコネクター普通12できますまたはより多くの繊維、1U高さの配線スペースを収容96までLC光学インターフェイス、セクションを収容できます。セービングのキャビネットおよび棚スペース、容易なケーブル管理種類の繊維は、利用できる、別の顧客に会うために必要としますケーブルで通信します。
女性男性の選択はできます。安定性が高いPinピン位置機能によって接続されるアダプターによって精密な位置を達成して下さい。
光ファイバーの通信システムおよび高性能の高密度結合の配線の必要性を満たすマルチコアのフェルール、小型の、高速および高容量。未来のネットワーク インフラストラクチャのために、拡大縮小が可能な、サポート イーサネットおよび繊維は条件10/100-1Gbpsを運びます。
MPO/MTPテスト要求は何ですか。
a.Endfaceの要求:
| 400 X | 欠陥の記述 | 量を割り当てて下さい | |
| 繊維（9um、50um、62.5um） | 白の傷 | ≤3um | 限られた |
| 点 | ≤2um | 5 PCS | |
| 欠陥 | / | 割り当てられる | |
| クラッディング （62.5-125um） |
白の傷 | ≤3um | 限られた |
| ≤5um | 1 PCS | ||
| 黒の傷 | ≤3um | 2 PCS | |
| 汚点 | ≤2um | 限られた | |
| ≤5um | 3 PCS | ||
| 欠陥 | ≤2um | 限られたのまわり | |
| ≤15um | 全長は側面の長さ1/4よりより少しです | ||
| プラスチック リング | / | 限られた | |
b.Performance:
| MPO/MTP | SMの標準のフェルール | SMの低損失のフェルール | MMの標準のフェルール | MMの低損失のフェルール | |
| ILの損失 | 典型的 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| 最高 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PCの≥ 40dB | |||||
| 反復性 | ≤0.30dB （500回以上差し込んで下さい） | 0.30dB （1000回以上差し込んで下さい） | |||
| 互換性 | ≤0.30dB （どちらかと一致のコネクター） | ||||
| 引張強さ | ≤0.30dB （最高の張力66N） | ||||
| 衝撃 | ≤0.30dB （10~55Hz） | ||||
| 温度較差 | -40°C | +75°C | ||||
c.Interferenceの表示器:
| MPO/MTPのコネクター | 次元3Dテスト |
| 湾曲の半径 | X ≥2000mm、Y ≥50mm |
| 繊維の高さ | 1000~4000 nm |
| Endfaceの角度 | X ±0.3°、Y ±0.3° |
| 中心のすくい | ±300nm |
d.Lengthの許容:
| 長さ（M） | 許容 |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
3つの極性方法はAのタイプBをタイプし、右の二方向の割振りを保証するのにタイプCが使用されています。
ストレート型MPOのトランク ケーブルをタイプして下さい:
キーのキーのアダプター、1つのx AからBの二重パッチ ケーブルおよび複式アパート パッチ ケーブルへの1つのx A。
Bの十字MPOのトランク ケーブルをタイプして下さい:
複式アパート パッチ ケーブルへのキーのキーのアダプターおよび2 x A。
Cの十字の組MPOのトランク ケーブルをタイプして下さい:
複式アパート パッチ ケーブルへのキーのキーのアダプターおよび2 x A。
温度を使用して
-40° | +80°
適用:
試験装置
FTTX+LAN
光ファイバーCATV
光通信システム
テレコミュニケーション
Pakcing:
私達はOPP袋およびカートン箱によってそれを外で詰めます。商品を保護するためには時配達傷つけられません。
配達:
私達は空気と海によって配達それできます。それはあなたの量および条件に従ってあります。
支払:
支払の言葉:T/T、L/C、PAYPAL/ウェスタン・ユニオン/MONEYGRAM。30%の沈殿物先立って。バランスは配達の前に支払いました。
価格言葉:EXW、FOB、CIF、CFR。各戸ごと
より多くのプロダクト:
私達に光学パッチ・コード、ピグテール、アダプター、減衰器、配電箱、Assmemblyの速いコネクター.etc.があります。 より多くのプロダクトかカタログを必要とすれば、私達に連絡して自由に感じることができます
|
