商品の詳細:
|

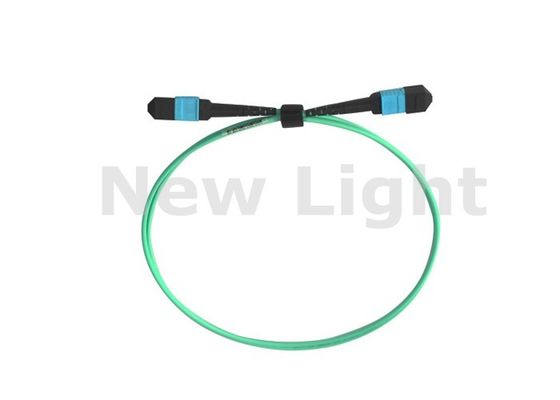

| 色: | 緑 | 名前: | MPO のパッチ・コード |
|---|---|---|---|
| コネクタ: | MPO-MPO | 長さ: | 0.5Meter |
| モード: | 多重モード | OEM: | 利用可能 |

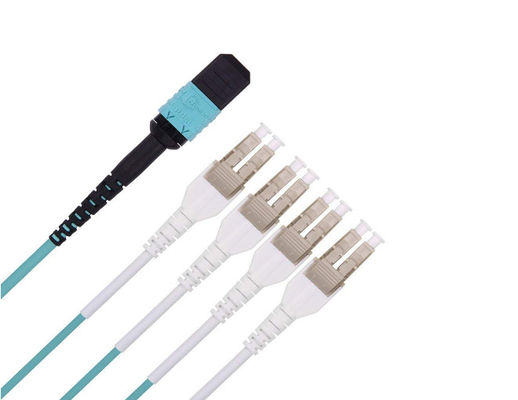

| ハイライト: | MPOケーブルへのMPO,MPO のファン・アウト ケーブル |
||

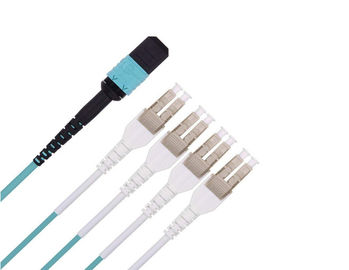

12中心MPO/MTPのトランク ケーブルAssemblies/MPO/MTPのパッチ・コード、OM2/OM3/OM4ケーブル
記述:

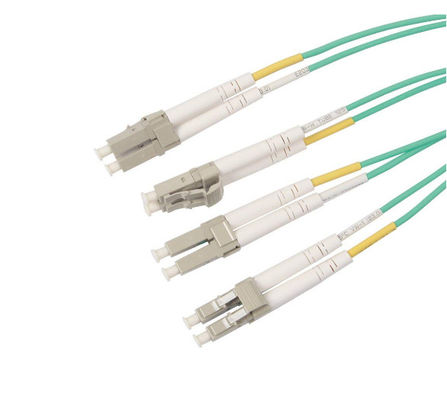

繊維光学のコネクター:LC、ST、FC、SC、MTRJ、DIN、D4、E2000、MPO
フェルールのインターフェイスの種類:APCのPC、UPC
繊維の中心:単信、二重
繊維のタイプ;多重モード（50/125）/（62.5/125）、単モード（9/125）
繊維の直径（mm）:Φ 0.9のφ 2.0、Φ 3.0
ケーブル長;カスタマイズして下さい
コネクターの端の表面:MPOの端の表面幾何学の条件:EN50377-15-1
磨く質::磨かれた終り表面質:IEC61300-3-35
私達のMPOパッチ ケーブルは10のような地勢学を支えるデータ センタの解決のために設計されています
ギガビットのイーサネット、繊維チャネルまたはInfiniband -データ センタの標準EN50173-5で指定どおりの…
ISO/IEC 24764。

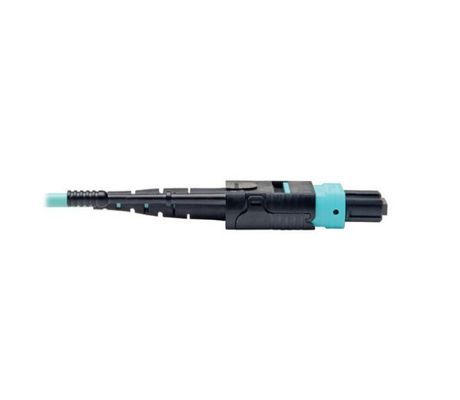

MPOの細部:
MPOパッチ ケーブルがMPOカセット間の相互連結を作るのに使用されていますまたはMPO/MTPの活動的な装置への関係はインターフェイスします。
MPOのパッチ・コードが別のMPOパッチ ケーブルに（MPOのカプラーを通して）接続されれば、2つのMPOのコネクターの1つは男性でなければなりません（ピンによって装備されていて）。
MPOパッチ ケーブルは3つのワイヤー地図構成で利用できます:まっすぐに、弾かれる合計するか、または弾かれる組み合わせて下さい
MPOパッチ ケーブルは多重モードおよび単モード繊維ケーブルで利用できます。
適用
アセンブリMTP/MPOの終了の性能:
| タイプ/性能 | 単モード（APCの光沢） | 多重モード（PC/平らなポーランド語） | ||
| 標準 | 低損失エリート | 標準 | 低損失エリート | |
| 最高の挿入損失 | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| リターン・ロス | ≥ 50dB | N/A | ||
| 実用温度 | -40°Cへの80°C | 40°Cへの80°C | ||
| 波長をテストして下さい | 1310nm |
850nm |
||
MTPプロダクトの標準:
ØはIEC標準的なIEC-61754-7に会います;JIS C5982;TIA-604-5 （FOCIS5）;迎合的なTelcordia GR-1435-CORE
TIA-568-CごとにØによって構成されるケーブルで通信すること
Øの平行の光学
- 迎合的な光学インターネットワーキングのフォーラム(OIF)
- 迎合的なInfiniBand
Ø InfiniBand
- 迎合的な10G繊維チャネル
- 40Gおよび100G IEEE 802.3
- QSFP
| コネクターのタイプ | テスト項目 | 分 | 最高 |
| MTPのPC | ROC_X （ABS） （mm） | 500 | |
| ROC_Y （ABS） （mm） | 50 | ||
| Angle_X （deg） | -0.2 | 0.2 | |
| Angle_Y （deg） | -0.2 | 0.2 | |
| Max.DH.All繊維（nm） | -600 | 600 | |
| Max.DH.Ave （nm） | -300 | 300 | |
| Max.DH.Adj （nm） | -300 | 300 | |
| 最高。中心のすくい（nm） | -300 | 300 | |
| 繊維の高さ（nm） | -300 | 300 | |
| ROC_X （ABS） （mm） | 1000 | 3000 | |
| MTP APC | ROC_X （ABS） （mm） | 500 | |
| ROC_Y （ABS） （mm） | 50 | ||
| Angle_X （deg） | -0.2 | 0.2 | |
| Angle_Y （deg） | 7.8 | 8.2 | |
| Max.DH.All繊維（nm） | -600 | 600 | |
| Max.DH.Ave （nm） | -300 | 300 | |
| Max.DH.Adj （nm） | -300 | 300 | |
| 繊維の高さ（nm） |
