商品の詳細:
|
製品名: | 1064nm FC APCのコネクターとの光ファイバーのサーキュレータの光ファイバーの部品の単一モード | コネクタタイプ: | FC APC/FCのPC |
---|---|---|---|
モード タイプ: | 単一モード | 作動の波長: | 1064nm |
PDL: | ≤0.2dB | リターンロスします。: | ≥ 50dB |
十字の話: | ≥ 45dB | 応用分野: | 繊維レーザーの繊維の光学アンプ |
MAXの挿入LOSS*: | 0.8 dB | ISOLATION*: | ≥40 dB |
ハイライト: | 単一モード繊維のディバイダー,光ファイバ ・ ケーブルの分割 |

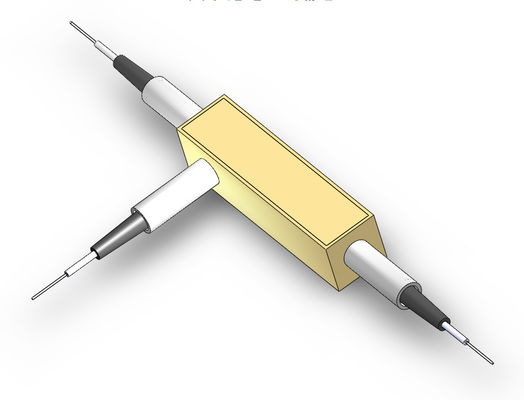

光ファイバーのサーキュレータの製品名

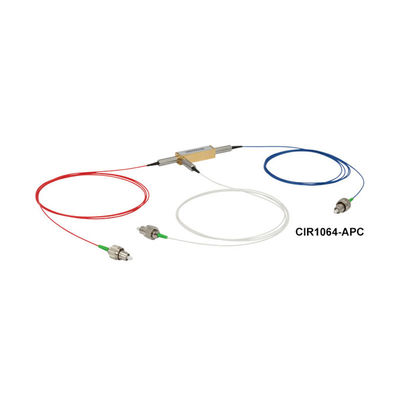

FC APCのコネクターの光ファイバーの電子サーキュレータの単モード光ファイバーの部品
光ファイバーのサーキュレータの記述
単一モードの(SM)の視覚のサーキュレータは光学組み立てのそして多数の適用のための広い範囲で使用される3港装置1方向非交換です。
高い分離および低い挿入損失のために、光学サーキュレータは加え低下の多重交換装置、二方向ポンプおよび色彩分散の補償装置として高度の通信システムで広く利用されています。
繊維のBraggの格子を使用してDWDMシステムから光学チャネルを落とすのに使用されるサーキュレータ。
光学サーキュレータは電子サーキュレータに類似して、両方とも同じような機能を行います。
光学サーキュレータはライトが1方向だけで移動するようにする3港装置です。
またサーキュレータが単一繊維の下の2方向の光シグナルを送るのに使用することができます。サーキュレータは繊維の両端にあります。
信号の入る港2は最低の損失の港3を出るが、信号の入る港1は最低の損失の港2を出ます。軽い入る港2は港1で多量の損失を経験し、ライト入る港3は港2および1.で多量の損失を経験します。
光学サーキュレータは非相互装置です。これは装置を通ることによって引き起こされるライト逆転しないことを反対の方向ことをのの特性のどの変更でもことを移動によって意味します。
光ファイバーのサーキュレータの特徴
高い分離及びハイ リターンの損失
低い挿入損失及びPDL
光学道のエポキシは放します
光ファイバーのサーキュレータの塗布
繊維の光学アンプ
繊維レーザー
光ファイバーのサーキュレータの指定
項目 | 単位 | 変数 | |||
作動の波長 | nm | 1064 | |||
帯域幅 | nm | ±5 | ±10 | ±20 | ±30 |
分離 | dB | ≥25 | ≥23 | ≥20 | ≥20 |
挿入Loss@Band、23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | dB | ≤0.2 | |||
リターン・ロス | dB | ≥ 50 | |||
十字の話 | dB | ≥ 45 | |||
PDL | dB | ≤ 0.1 | |||
最高の光学力 | MW | ≤ 300 | |||
繊維のタイプ | / | Hi1060 | |||
操作の温度 | 0C | 0~50 | |||
保管温度 | 0C | -40~85 | |||
パッケージ次元 | mm | 34x8.4x8.4 (P1) |
注:
2. 指定は変更に応じて予告なしにあります。
光ファイバーのサーキュレータ次元(mm)
CirculatorOrdering光ファイバーの情報(例:CIR-12210)
CIR | □ | □ | □ | □ | □ |
波長 | 帯域幅 | 繊維のタイプ | 繊維の長さ | コネクターのタイプ | |
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250μm繊維 2.900μm繊維 3. 他 |
1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1 m 3. 他 |
0.Noコネクター 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. 他 |
